Zaključavanje navoja je zapravo da bi se spriječilo lomljenje vijka

Otpuštanjevijcije uobičajeno, ali ako se ne primijeti, često će uzrokovati vibracije opreme, oštećenja komponenti, pa čak i žrtve. Kako zategnuti malu maticu oduvijek je bila trajna tema u mehaničkom dizajnu. Danas ćemo razgovarati o najosnovnijoj metodi pričvršćivanja matica na poslu.

Generalno, analiziramo lom vijka sa sljedeća četiri aspekta:

1. kvalitet vijaka

2.moment prethodnog zatezanja vijaka

3. čvrstoća vijaka

4. zamorna čvrstoća vijaka

U stvari, većina lomova vijaka je zbog labavosti, koja je slomljena zbog labavosti. Zato što su otpuštanje i lomljenje vijaka u osnovi isto što i prijelom od zamora. Konačno, razlog uvijek možemo pronaći u snazi ​​zamora. Zapravo, ne možemo zamisliti da se čvrstoća vijaka na zamor ne može koristiti u procesu upotrebe.

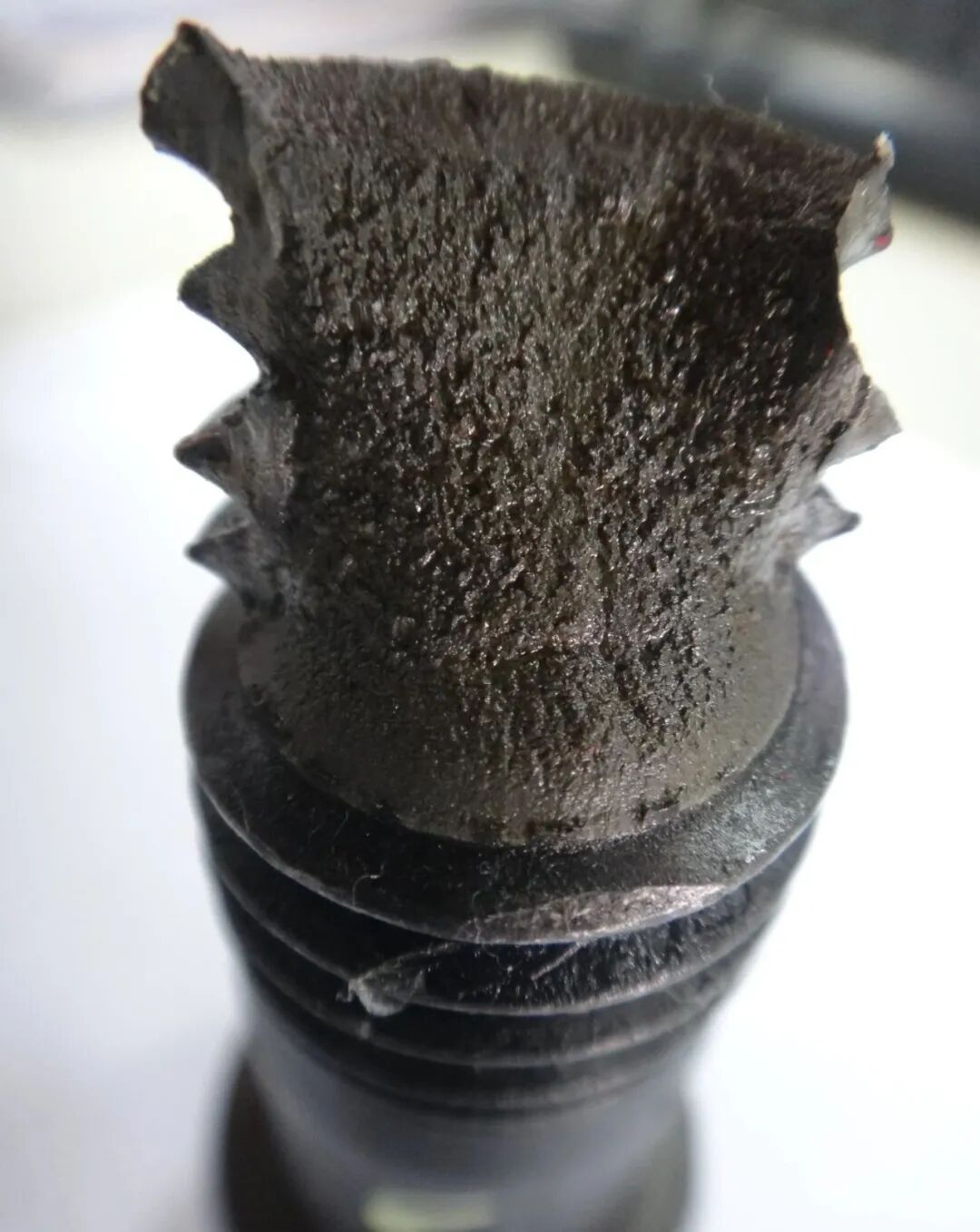

Lom vijka nije zbog vlačne čvrstoće vijka

Sa jednim M20 × Na primjer, vijak visoke čvrstoće razreda 8.8 od 80 ima težinu od samo 0,2 kg, a njegovo minimalno zatezno opterećenje je 20 tona, do 100000 puta više od vlastite težine. Općenito, koristimo ga samo za pričvršćivanje dijelova od 20 kg i koristimo samo 100-ti dio njegovog maksimalnog kapaciteta. Čak ni djelovanje drugih sila u opremi ne može premašiti hiljadu puta veću težinu dijelova, tako da je vlačna čvrstoća navojnih spojnica dovoljna, te nije moguće doći do oštećenja zbog nedovoljne čvrstoće vijaka.

Lom vijka nije posljedica zamorne čvrstoće vijka

Pričvršćivači s navojem mogu se olabaviti samo sto puta u testu otpuštanja poprečnim vibracijama i milion puta u testu čvrstoće na zamor. Drugim riječima, pričvršćivači s navojem se olabave kada iskoriste 1/10000 svoje čvrstoće na zamor. Koristimo samo 1/10000 njihovog velikog kapaciteta, tako da otpuštanje navojnih pričvrsnih elemenata nije posljedica zamorne čvrstoće vijaka.

Pravi uzrok oštećenja navojnih zatvarača je labavost

Nakon otpuštanja navojnih spojnica, stvara se ogromna kinetička energija mv2. Ova ogromna kinetička energija direktno djeluje na pričvršćivače i opremu, što dovodi do oštećenja zatvarača. Nakon oštećenja pričvršćivača, oprema ne može raditi u normalnim uvjetima, što dalje dovodi do oštećenja opreme.

Kod pričvršćivača izloženih aksijalnoj sili, navoj je oštećen i vijak se izvlači.

Za pričvršćivače koji su izloženi radijalnoj sili, vijci se režu i rupe za vijke se prave u elipse.

Ključ za rješavanje problema je odabir metode zaključavanja konca s odličnim efektom zaključavanja

Uzmite hidraulični čekić kao primjer. Težina hidrauličnog čekića GT80 je 1.663 tone, bočni vijci su mu 7 kompleta po 10.9 M42 vijaka, a vlačna otpornost svakog vijka je 110 tona. Predopterećenje se računa kao polovina vlačne otpornosti, a predopterećenje je do 300 ili 400 tona. Ali i vijci će se polomiti. Sada ćemo ih zamijeniti vijcima M48. Osnovni uzrok je taj što se zaključavanje vijka ne može riješiti

Za lom vijka lako se može zaključiti da čvrstoća nije dovoljna, pa se uglavnom usvaja metoda povećanja stepena čvrstoće prečnika vijka. Ova metoda može povećati silu prethodnog zatezanja vijaka, a može se povećati i sila trenja. Naravno, efekat protiv labavljenja se takođe može poboljšati. Međutim, ova metoda je zapravo neprofesionalna metoda, s previše ulaganja i premalo profita.

Ukratko, vijak je: "Ako nije labav, slomiće se."

Analiza uzroka labavosti vijaka

Navojni spoj je projektovan prema uslovima samozatvaranja: ψ manje od ili jednako ρ v. Par trenja proizveden u navojnom paru čini zavrtnje samoblokirajućim i time pričvršćuje vijak, tako da se veza neće automatski olabaviti pod statičkim opterećenjem . Međutim, pod udarom, vibracijama, promjenjivim opterećenjem i velikim promjenama temperature, sila trenja F para vijaka će se trenutno smanjiti ili nestati. Ako se ova pojava ponavlja više puta, spojni vijci će postupno olabaviti. Nakon što se navojni zatvarač olabavi, stvara se kinetička energija mv2. Kod pričvršćivača izloženog aksijalnoj sili, navoj je oštećen i vijak se izvlači. Za pričvršćivače podložne radijalnoj sili, vijci se režu i rupe za vijke oštećuju.

Princip zaključavanja vijaka: ograničite relativno kretanje između parova navoja ili povećajte poteškoću relativnog pomicanja.

Uvod u uobičajene metode protiv popuštanja

Postoje tri najčešće korišćene metode zaključavanja vijaka: zaključavanje trenjem, mehaničko zaključavanje i trajno zaključavanje. Među njima, mehaničko zaključavanje i zaključavanje trenjem nazivaju se uklonjivo zaključavanje, dok se trajno zaključavanje naziva neuklonjivo zaključavanje.

Friction lock

1. Opružna podloška protiv labave

Princip protiv otpuštanja opružne podloške je da nakon što se opružna podloška pritisne ravno, opružna podloška će proizvoditi kontinuiranu elastičnu silu, tako da će spojni par matice i vijka održavati konstantnu silu trenja, stvarajući otporni moment, čime se sprečava otpuštanje matice. Istovremeno, oštri uglovi na otvoru opružne podloške su ugrađeni u vijak, odnosno u površinu spojenog dijela, kako bi se spriječilo okretanje vijka u odnosu na spojeni dio.

2. Kontra matica (dvostruka matica) protiv labavljenja

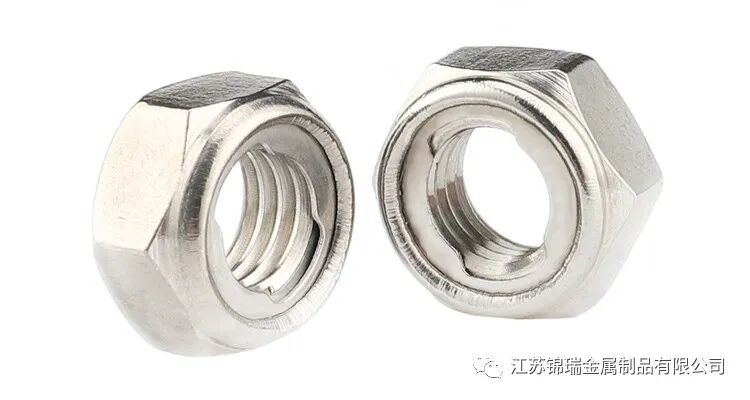

3. Samoblokirajuća matica

Jedan kraj matice je nakon otvaranja napravljen u nekružni ili radijalni zatvarač. Kada se matica zategne, vrat će se proširiti, a elastična sila vrata će se koristiti za sabijanje navoja.

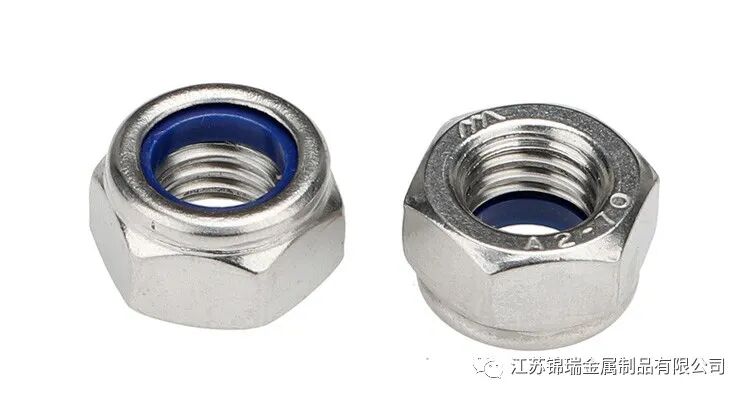

4. Elastični prsten za zaključavanje matice

Umetnite vlakno ili najlon u navoj da povećate trenje. Elastični prsten takođe igra ulogu u sprečavanju curenja tečnosti.

Mehaničko zaključavanje

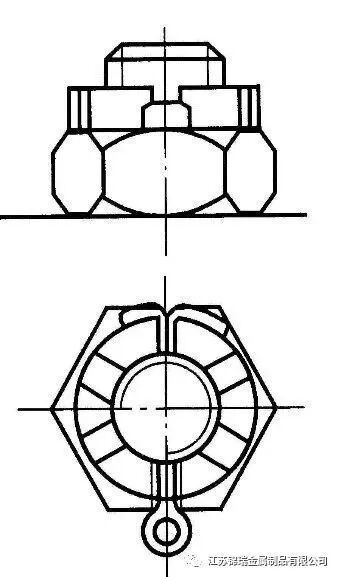

1. Navrtka i klin sa urezima za zaključavanje

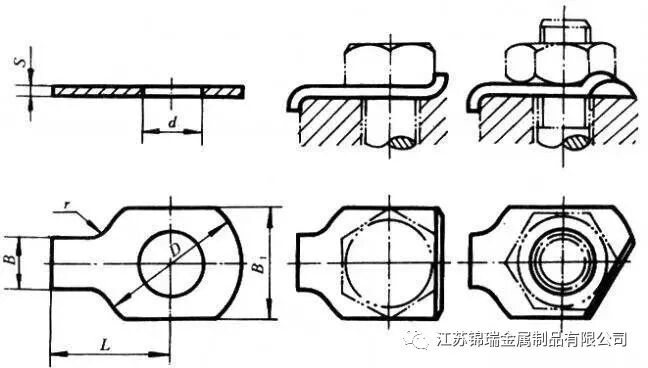

2. Stop brtva

Nakon što je matica zategnuta, savijte jednostruku ili dvostruku podlošku za zaključavanje na stranu matice i spojenog dijela kako biste ostvarili zaštitu od otpuštanja.

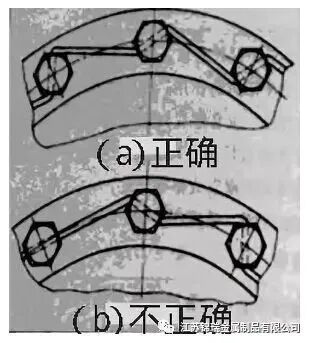

3. Serija čelične žice protiv labavljenja

Upotrijebite meku čeličnu žicu da prodrete u rupu svake glave zavrtnja i spojite vijke u seriju da kočite jedan drugog.

Trajno zaključavanje

Uobičajeno korištene trajne mjere protiv otpuštanja uključuju točkasto zavarivanje, zakivanje, lijepljenje, itd. Ova metoda će uglavnom uništiti navojne pričvršćivače tokom rastavljanja i ne može se ponovo koristiti.

Osim toga, postoje i drugi načini za sprječavanje popuštanja, kao što je nanošenje tekućeg ljepila između navoja za uvrtanje, umetanje najlonskih prstenova na krajeve matica, zakivanje i probijanje kako bi se spriječilo olabavljenje, itd. Mehaničko zaključavanje i zaključavanje trenjem se nazivaju zaključavanje koje se može ukloniti , dok se trajno zaključavanje naziva neuklonjivo zaključavanje.

1. Metoda probijanja rubova kako bi se spriječilo popuštanje

Nakon što je matica zategnuta, probušite kraj navoja kako biste uništili navoj.

2. Ljepilo za zaključavanje - tekućina za zaključavanje matice

Nanesite tečnost za zaključavanje matice u položaj zatezanja vijka, a zatim zašrafite maticu. Nakon samostvrdnjavanja, efekat zaključavanja je dobar.
